立式真空速凝爐由哪些部分組成
立式真空速凝爐由哪些部分組成

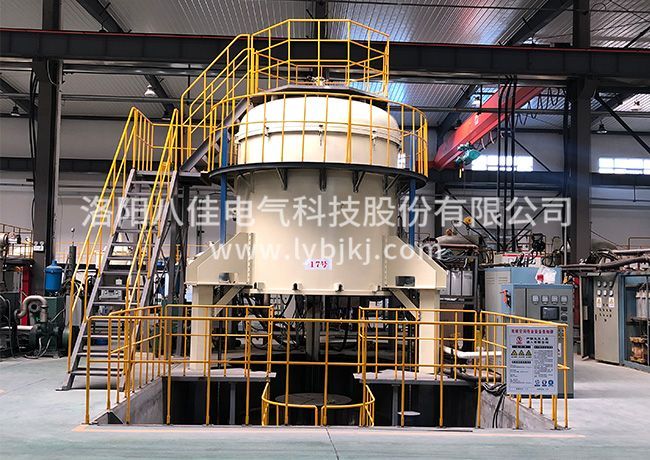

立式真空速凝爐包括爐體、爐蓋、保溫桶、反射桶、發熱體、上壓頭、下壓頭、上油缸、下油缸和抽真空部分。
其次,真空速凝爐帶上、下油缸的支撐機構為由熱軋槽鋼制造的雙立柱式結構,上油缸和下油缸分別裝設在支撐體上端和底座中部。上油缸通與荷重傳感器連接,荷重傳感器下端與水冷壓頭連接,水冷壓頭下端與上石墨壓頭連接。下油缸與下水冷壓頭連接,下水冷壓頭與下石墨壓頭連接。
通過焊接固定在支撐架的橫梁上中部。立式真空速凝爐在加熱室底面上設有模具支撐體,成型模具設置在模具支撐體上。圓筒形加熱室設置在爐體內,由托盤結構進行定位,在立式真空熱壓燒結爐爐體和加熱室的上、下端面上對稱地開設有壓頭通孔,上、下頂桿分別穿過加熱室上的壓頭通孔。三組引電電極分別裝有絕緣套和熱輻射擋環,擋板位于加熱室內。三個引電電極分別通過水冷電極與石墨電極加熱體連接。立式真空熱壓燒結爐采用爐體和爐蓋分離設計,二者用六個鉸鏈螺栓通過爐耳和密封圈密封結合。
